台湾泰仕TES-3064功率钳表光电通讯端口
发布时间:2015年10月26日 来源:未知 点击:次
产品简介

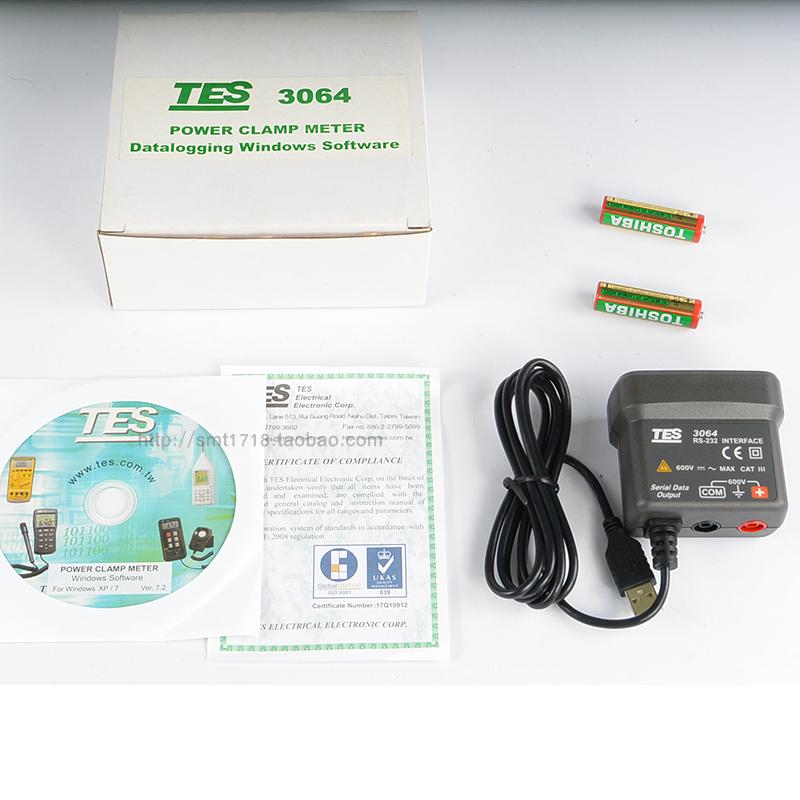

TES-3064功率钳表光电通讯端口为TES-3063钳表专用配件
产品特点
光电通讯端口 RS-232通信界面
TES-3064功率钳表光电通讯端口为TES-3063钳表专用配件
产品特点
- 4000笔连续纪录，25笔单笔纪录
- 有效功率(KW)/视在功率(KVA)/功率因素(PF)测量
- 最小值/最大值锁定功能
- 峰值锁定功能
- LCD双显示∶KW + PF, KVA + PF, V+A
- LCD双显示∶A + HZ, V + HZ
-
符合安规EN-61010-1，IEC 1010-2-32的安全规范
EN61010-1
600V Installation CATIII
Pollution Degree 2
光电通讯端口 RS-232通信界面
| 温度23±5℃，相对湿度：80%RH以下，准确度表示法为±(……读数 + ……位数) | ||||||
| 有效功率 (WATT) & 视在功率 (KVA) | ||||||
|
输入
|
分辨率 | 准确度 | 频率响应 | 过载保护 | ||
| V<130V , A<150A | 0.01 | ±(2%+5) | 45Hz～500Hz | 600V/1100A | ||
| V>130V , A<150A | ||||||
| V<130V , A>150A | ||||||
| V>130V , A>150A | 0.1 | ±(2%+1) | ||||
| 直流电流 (DCA) | ||||||
|
范围
|
分辨率 | 准确度 | 过载保护 | |||
| 1000A | 0.1A | ±( 1.5% + 5) | 1100A | |||
| 交流电流 (ACA) | ||||||
|
范围
|
分辨率 | 准确度 | 频率响应 | 过载保护 | ||
| 1000A | 0.1A | ±( 1.5%+5) | 45Hz～500Hz | 1100A | ||
| 直流电压 (DCV) | ||||||
|
范围
|
分辨率 | 准确度 | 输入阻抗 | 过载保护 | ||
| 600V | 0.1V | ±(0.5%+5) | 1MΩ | 600V | ||
| 交流电压 (ACV) | ||||||
|
范围
|
分辨率 | 准确度 | 输入阻抗 | 频率响应 | 过载保护 | |
| 600V | 0.1V | ± ( 0.5% + 5) | 1MΩ | 45Hz～500Hz | 600Vrms | |
| 峰值锁定 (PEAK) 测量 | ||||||
|
范围
|
分辨率 | 准确度 | 过载保护 | |||
| 20A~80A | 0.1A | ±(10%+10) | 1100A | |||
| 80A~1000A | ±(6%+10) | |||||
| 峰值锁定 (PEAK) 测量 | ||||||
|
范围
|
分辨率 | 准确度 | 过载保护 | |||
| 20V~80V | 0.1V | ±(10%+10) | 600Vrms | |||
| 80V~600V | ±( 6%+10) | |||||
| 导通测量 | ||||||
|
范围
|
动作范围 | 最大开路电压 | 过载保护 | |||
|
≦0.050 | ≦3.2V | 600Vms | |||
| 电阻( Ω ) | ||||||
|
范围
|
解析度 | 准确度 | 最大开路电压 | 过载保护 | ||
| 10K Ω | 1 Ω | ± (1%+5) | ≦3.2V | 600Vms | ||
| 二极体测量 | ||||||
|
范围
|
解析度 | 过载保护 | ||||
|
0.001V | 600Vms | ||||
| 频率测量(Hz) | ||||||
|
范围
|
解析度 | 准确度 | 灵敏度 | 过载保护 | ||
| 1KHz | 0.1Hz | ± (0.5%+5) | 10V or 10A | 1100A | ||
| 5KHz | 1Hz | |||||
| 选购配件∶TES-3064 RS-232 介面传输器 | ||||||
| 一般规格 | ||||||
|
任意两输入端子间之最大输入电压
|
600Vms | |||||
| 读值显示 | 4位数液晶显示器，最大读值9999，及类比显示 | |||||
| 类比刻度 | 40段条码显示 | |||||
| 电池寿命 | 连续使用约30小时。(硷性电池) | |||||
| 钩部最大开口 | 46mm | |||||
| 操作温湿度 | 0 ℃ 到 50 ℃ (低於80%之相对湿度) | |||||
| 储存温湿度 | -10 ℃ 到 60 ℃ (低於70%之相对湿度) | |||||
| 尺寸 | 260 (长) * 93 (宽) * 45mm (高) | |||||
| 重量 | 约450克 | |||||
| 附件 | 使用说明书、测试棒、皮套、电池 | |||||
